Estaca raiz: guia prático para aplicação em fundações profundas

Fundações profundas são o coração silencioso das grandes estruturas urbanas. De longe, o que impressiona é a arquitetura, mas sem o devido apoio no subsolo, nada subsiste. Talvez uma das soluções mais curiosas e versáteis do arsenal da engenharia seja a estaca raiz, marcada pela capacidade de vencer desafios singulares, como terrenos confinados ou solos pouco favoráveis.

No universo da construção civil, abordado aqui pela CANTEIROTECH, entender como aplicar corretamente esse tipo de fundação pode responder dúvidas e abrir caminhos para projetos mais seguros, inovadores e, sem querer exagerar, um pouco mais sustentáveis.

O que é estaca raiz e por que tem esse nome?

A chamada estaca do tipo “raiz” aparece no Brasil pelos anos 1980, adaptando tecnologias internacionais à realidade local. Seu nome remete ao modo de instalação: a estaca, assim como uma raiz de árvore, penetra o solo profunda e continuamente, buscando os melhores estratos até alcançar a resistência desejada para suportar as cargas de uma edificação ou infraestrutura. Não é tão poético quanto parece, mas é prático e muito eficiente.

Ela pertence à família das fundações profundas, ao lado das estacas escavadas e das cravadas, mas possui um processo de execução diferente, focando em três grandes etapas: perfuração, colocação da armadura e injeção de argamassa sob pressão.

Estaca raiz é solução para espaços onde outras fundações não chegam.

Funções e principais aplicações

A função principal da estaca do tipo raiz é transferir o peso da estrutura para camadas resistentes, superando solos moles, áreas com água, obstáculos enterrados ou regiões de difícil acesso. Seu uso cresce em centros urbanos onde o espaço é escasso e vizinhanças sensíveis pedem intervenções suaves.

• Reforço de fundações de edifícios antigos
• Novas fundações em espaços apertados ou urbanos
• Obras de infraestrutura, como pontes e passarelas
• Soluções em solos de baixa capacidade de suporte
• Contenções em áreas inclinadas ou irregulares

Basta visitar grandes cidades para ver sua aplicação em escavações subterrâneas, reforço de viadutos históricos e até mesmo em muros de arrimo onde o acesso é quase impossível para máquinas convencionais. Um caso interessante são fundações de superestruturas como a abordada na Senna Tower, onde desafios inéditos tornaram a escolha da solução de fundação um verdadeiro quebra-cabeça técnico.

Processo de execução: passo a passo prático

Comparada a outros sistemas, a execução da estaca do tipo raiz é menos agressiva ao ambiente urbano. Isso não significa menor complexidade, e sim que a técnica precisa ser criteriosa. É um processo que deve ser acompanhado, preferencialmente, por engenheiros e profissionais experientes.

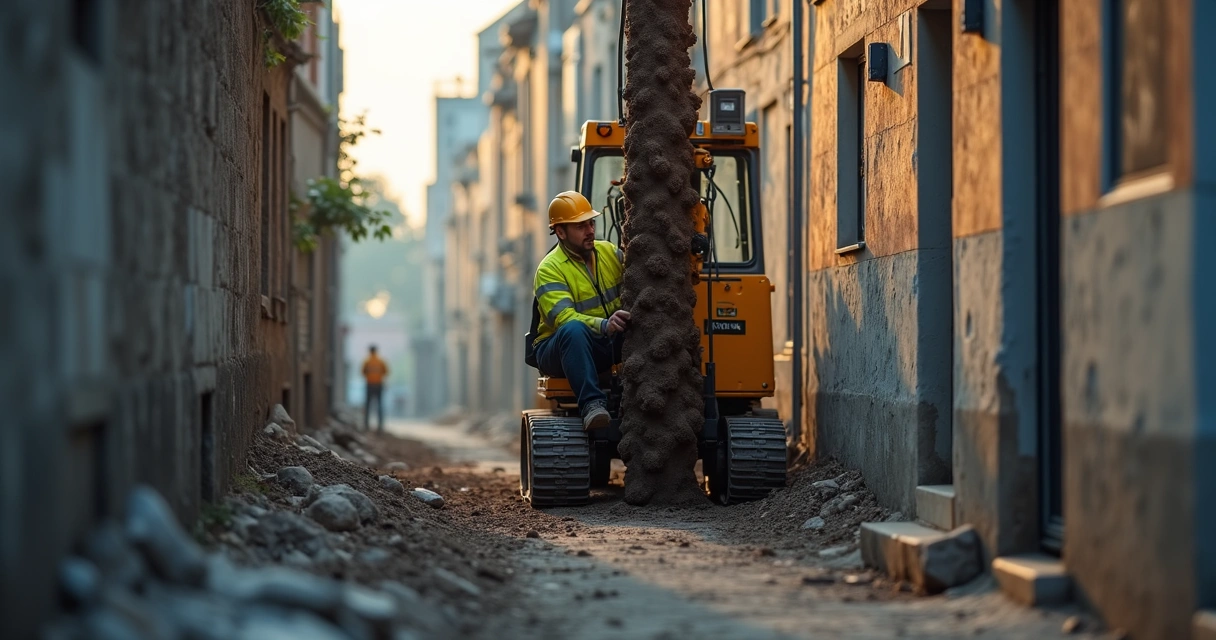

Etapa 1: perfuração rotativa

O início é marcado por uma perfuração rotativa, feita por equipamentos de pequeno porte, capazes de acessar espaços restritos, como porões, fundos de quintal ou corredores laterais. Essa perfuratriz introduz uma haste no solo, atravessando camadas até a profundidade calculada em projeto.

• Permite atravessar obstáculos como rochas leves e antigos blocos de fundação;
• Limita a vibração, quase não interferindo em estruturas próximas;
• Favorece o monitoramento em tempo real da escavação (profundidade, desvio, diâmetro, solo encontrado).

Diferentemente do que acontece com estacas cravadas, quase não há ruído significativo, então quebras de laje, paredes ou transtornos à vizinhança são raros. Isso faz toda diferença para edifícios antigos ou áreas centrais, onde o cuidado deve ser redobrado.

Etapa 2: posicionamento da armadura

Após a perfuração, vem o preparo da estrutura interna. Uma armadura de aço, geralmente composta por barras longitudinais e estribos, é cuidadosamente posicionada no interior do furo. Esse esqueleto é o que vai garantir a absorção dos esforços estruturais e evitar fissuras na argamassa, principalmente em pontos de alta tensão.

• Dimensionamento conforme cargas previstas
• Acoplamento das barras (emendas podem ser rosqueadas ou soldadas, sempre conforme norma técnica)
• Inserção cuidadosa para não deformar o furo previamente aberto

Armadura bem posicionada é garantia de segurança.

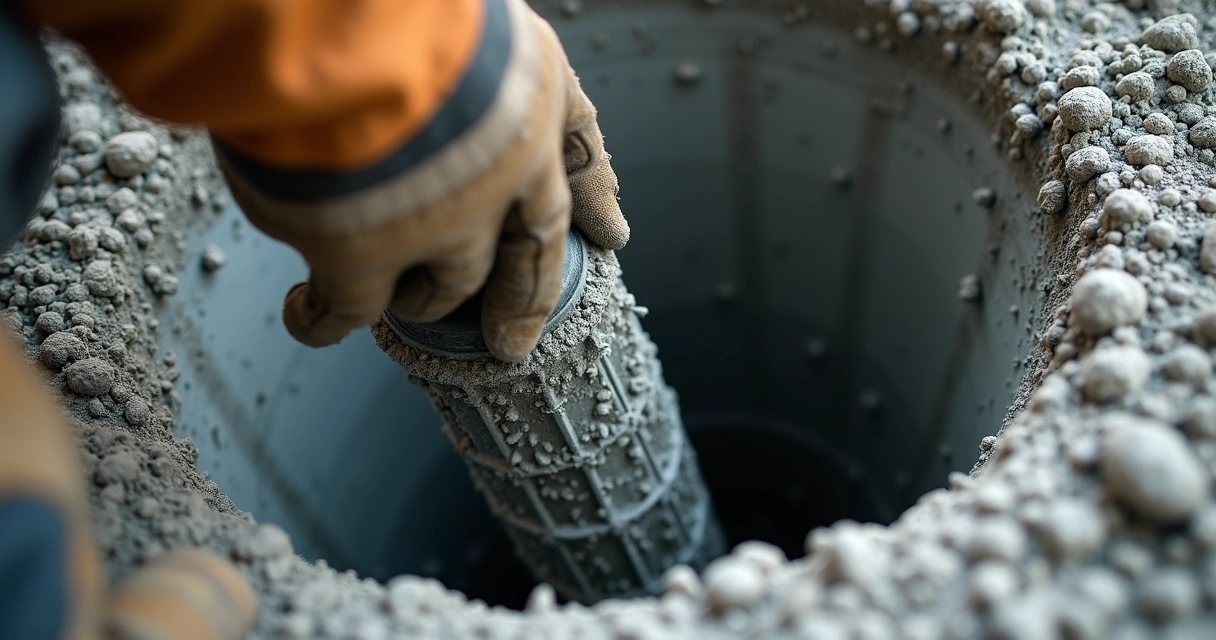

Etapa 3: injeção da argamassa

O passo seguinte é um dos mais delicados: a injeção da argamassa de cimento no interior da perfuração. Esse processo é feito de baixo para cima, utilizando mangotes ou tubos de PVC, promovendo o preenchimento total do espaço entre o solo e a armadura.

Três pontos merecem atenção extra:

1. Controle de pressão e volume: a argamassa precisa ser bombeada sob pressão constante, suficiente para expulsar ar e partículas soltas do solo;
2. Sequenciamento: a aplicação deve progredir do fundo em direção à boca do furo, sempre protegendo contra vazamentos;
3. Homogeneidade: a consistência da argamassa afeta diretamente a resistência da estaca, então nada de improvisar ou usar componentes de qualidade duvidosa.

Depois do preenchimento, a cabeça superior da estaca pode receber alargamento (elemento chamado “bulbo”) para melhor ancoragem, mas isso depende do projeto específico.

Controle de qualidade: monitoramento e testes de resistência

A garantia de desempenho das estacas tipo raiz depende rigorosamente do controle de qualidade durante todas as etapas. O erro aqui não costuma ser perdoado: pequenos descuidos na mistura da argamassa, na execução da perfuração ou no posicionamento da armadura podem comprometer toda a estrutura.

Principais ensaios e controles

• Teste de integridade: avalia a continuidade da estaca após execução com equipamentos de ultrassom;

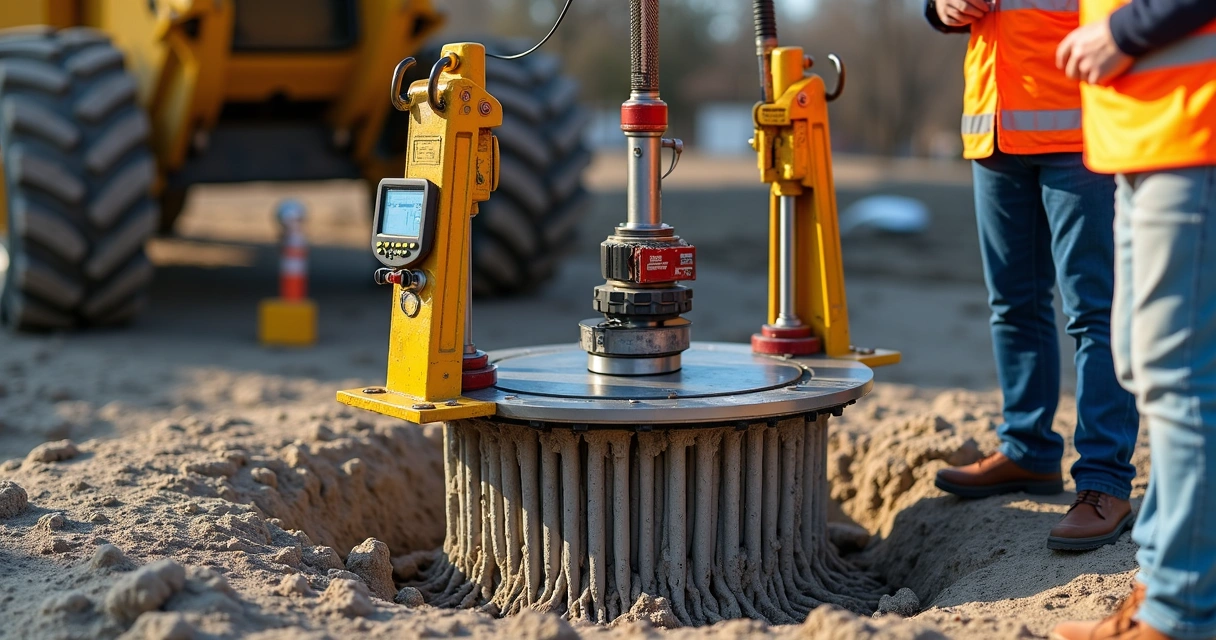

• Prova de carga estática: transmite cargas graduais ao topo da estaca para checar sua resposta sob peso real;
• Controle tecnológico da argamassa: verifica proporção de água/cimento, resistência final, tempo de pega;
• Inspeção visual: confirmação do diâmetro, profundidade e verticalidade do elemento executado.

Normas técnicas brasileiras (como a NBR 6122) orientam minuciosamente esses procedimentos. Não é recomendável improvisar aqui. Todo resultado deve ser registrado e avaliado por engenheiro responsável, promovendo segurança e confiabilidade à construção.

Escolha do tipo de estaca conforme solo e carga

Não existe uma solução universal para fundações profundas – cada projeto pede análise detalhada do solo, cargas previstas e limitações de execução. E nesse ponto, o conhecimento sobre sondagem de solo é indispensável. A seleção da estaca adequada passa por alguns critérios:

• Tipo de solo: solos moles ou com presença de água pedem soluções como a estaca raiz, que atravessa camadas instáveis com precisão;
• Carga a ser suportada: para grandes edifícios, viadutos ou estruturas industriais, o dimensionamento segue rigorosamente os limites definidos em projeto estrutural;
• Espaço disponível: quanto mais restrito o local, maior a vantagem das estacas instaladas com perfuratrizes compactas;
• Vibração tolerada: em áreas onde há risco para estruturas vizinhas, o método rotativo é mais recomendável.

A decisão, em geral, envolve diálogo entre as equipes de projeto, fundação e inspeção, considerando variáveis do ambiente e da própria obra.

Cada solo guarda seus segredos. Sondagem é o caminho.

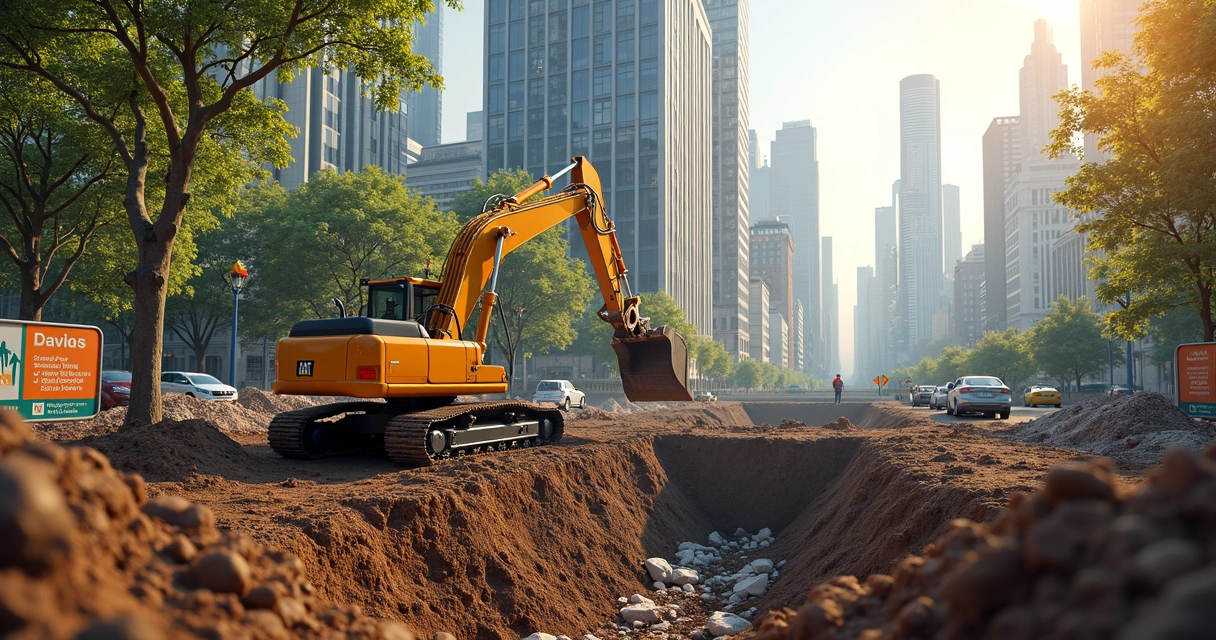

Vantagens da estaca do tipo raiz

• Versatilidade em solos difíceis: supera solos moles, argilas saturadas e obstáculos enterrados sem perder desempenho;
• Execução em espaços reduzidos: ideal para obras com acesso restrito, reformas, reforços e regiões urbanas densas;
• Mínimas vibrações: protege estruturas históricas, prédios próximos e equipamentos sensíveis;
• Baixo impacto ambiental: menos resíduos, menor volume de escavação, redução de ruídos e emissão de partículas;
• Personalização: o diâmetro, profundidade e tipo de armadura podem ser adaptados para as condições específicas da obra;
• Rapidez de instalação: apesar do rigor técnico, o método rotativo agiliza o cronograma de projetos de porte médio e pequeno.

Claro, existem desafios na aplicação, mas o saldo positivo costuma predominar, principalmente quando se busca inovação e sustentabilidade na construção civil, valores que estão sempre em destaque na missão da CANTEIROTECH.

Cuidados na execução para segurança e estabilidade

Como toda solução inovadora, a aplicação de estaca raiz carrega armadilhas que só a experiência profissional sabe evitar. Não se trata apenas de seguir um manual técnico. A execução tem vários “detalhes invisíveis” que podem comprometer o resultado se ignorados.

Diretrizes a seguir

• Planejamento prévio: cada etapa deve ser revisada em projeto, considerando gabaritos, acesso de equipamentos e interferências subterrâneas (redes, tubulações);
• Sinalização e proteção ambiental: manter resíduos sob controle e proteger áreas verdes próximas é responsabilidade compartilhada;
• Cuidado no posicionamento da armadura: desalinhamentos ou emendas frágeis são falhas frequentes em obras apressadas;
• Controle rigoroso da argamassa: qualquer variação na mistura compromete a durabilidade e capacidade de suporte;
• Acompanhamento técnico: o engenheiro deve estar presente ou disponível para decisões rápidas durante etapas críticas.

Outro ponto importante: a execução próxima a estruturas existentes pede monitoramento contínuo de recalques e movimentações. Toda movimentação suspeita precisa ser comunicada e, se necessário, corrigida antes do avanço da obra.

Normas técnicas e aspectos ambientais

O atendimento às normas técnicas, principalmente NBR 6122 (Projeto e Execução de Fundações), não é opcional. Esse conjunto de diretrizes define limites de carga, procedimentos de ensaio e padrões mínimos de segurança.

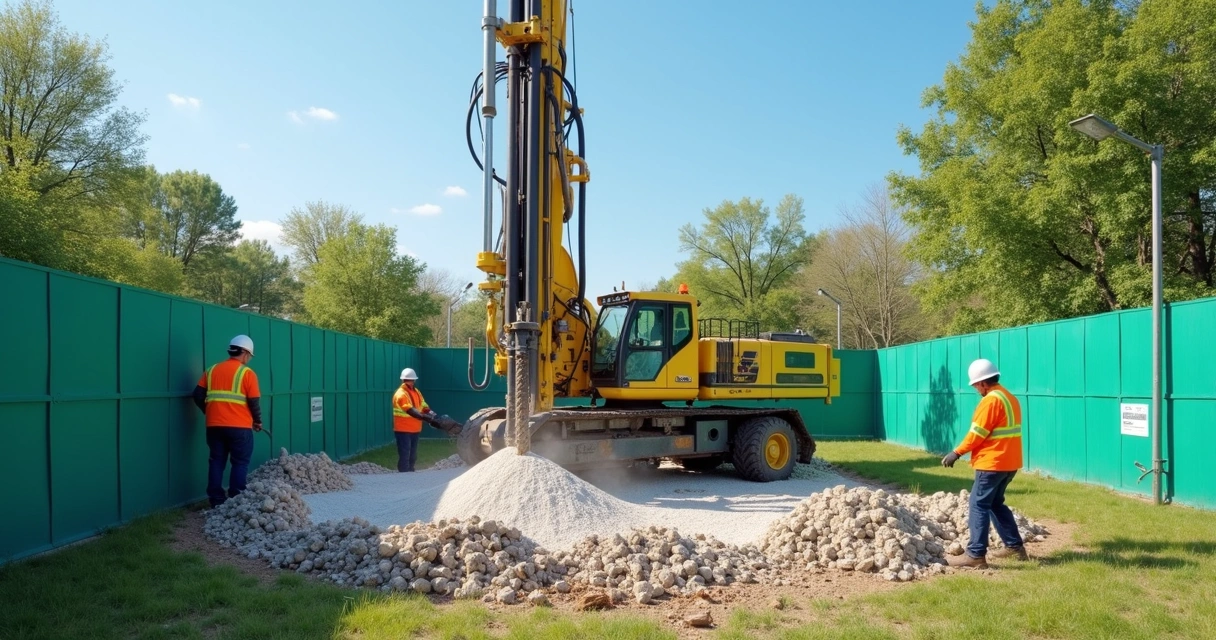

No campo ambiental, a estaca tipo raiz é vantajosa porque reduz entulho e impacto, possibilitando intervenções cirúrgicas mesmo em áreas com histórico de contaminação leve. O descarte correto de lama bentonítica e resíduos de perfuração, no entanto, deve ser cuidadosamente planejado, evitando poluição local ou complicações legais.

Detalhes assim são valorizados por profissionais e clientes preocupados com a imagem da obra perante a sociedade e órgãos públicos.

Casos recomendados para uso

Nem toda obra precisa adotar a estaca do tipo raiz. Há cenários, porém, em que ela se destaca e, muitas vezes, torna-se a única alternativa viável:

• Solos de baixa capacidade: locais alagadiços, margens de rios, terrenos sujeitos a recalques ou solos expansivos;
• Reforço estrutural: fundações antigas ou subdimensionadas que precisam atender a renovações ou ampliações;
• Espaços confinados: obras em subsolos, porões, estacionamentos ou quadras de edifícios existentes;
• Obras de infraestrutura: pontes, passarelas, contenções em taludes e muros de arrimo;
• Ambientes urbanos sensíveis: proximidade de hospitais, igrejas, escolas ou patrimônios históricos.

É bom lembrar que o custo-benefício deve ser avaliado para cada situação. Em obras onde a logística, o impacto ambiental e a precisão técnica são limitadores, a estaca raiz mostra um desempenho superior. Em contrapartida, onde há amplos espaços e solos resistentes, outros métodos podem atender com igual eficiência e menor custo.

Comparações e interações com outros tipos de fundação

A discussão sobre fundações costuma gerar polêmicas entre técnicos, mestres de obras, arquitetos e compradores. Em debates assim, surgem dúvidas comuns:

• Qual método dá menos dor de cabeça?
• Qual garante mais velocidade?
• E se o solo não colaborar, qual é o plano B?

Nesse contexto, a estaca raiz não trabalha sozinha. Ela interage com outras técnicas, compondo soluções híbridas. Pode, por exemplo, ser combinada com estacas escavadas ou hélice contínua, conforme as necessidades estruturais. A transição entre diferentes fundações precisa ser detalhadamente prevista, considerando as normas e o comportamento conjunto dos elementos.

Importante citar a ligação entre fundação profunda e elementos de transição, como a viga baldrame – assunto também abordado em nosso conteúdo especializado no CANTEIROTECH, mostrando como integração entre os sistemas é decisiva para estabilidade global da edificação.

Cada obra é um quebra-cabeça, e a escolha da fundação não costuma obedecer a receitas prontas. O melhor caminho quase sempre é o da informação compartilhada, com participação de vários profissionais experientes.

Exemplo prático: reforço em edifício histórico

Imagine um edifício histórico, construído há mais de 60 anos, agora destinado a virar espaço cultural no coração de uma grande cidade. Encontram-se rachaduras nas paredes, recalques nos pisos e lajes inclinadas. O desafio: reforçar as fundações sem comprometer a integridade da arquitetura original, com acesso apenas por corredores estreitos e restrições quanto a ruídos e vibrações.

Nesse contexto, a escolha recai sobre as estacas do tipo raiz, por combinar:

• Máquinas leves capazes de operar sem demolir estruturas existentes;
• Baixo ruído e vibração, protegendo esculturas, vidros antigos e objetos de valor;
• Possibilidade de escavar até camadas profundas sem interferir na estrutura acima;
• Cuidado extra com resíduos, protegendo os patrimônios e seguindo normas ambientais.

Caso semelhante foi registrado em centros históricos brasileiros, com monitoramento em tempo real e ajustes finos. O que mais chama atenção nesses processos é que o sucesso depende do diálogo aberto, monitoramento frequente e uso de materiais certificados. Nenhum passo é dado apenas por “tradição”.

Materiais, equipamentos e logística

A execução das estacas do tipo raiz exige alguns insumos e equipamentos específicos, indispensáveis para um bom resultado:

• Perfuratriz rotativa – máquinas leves e compactas, movidas a diesel ou eletricidade;
• Barras e hastes metálicas para avanço do furo;
• Armadura de aço compatível com o projeto de cargas;
• Argamassa de cimento e areia, dosagem controlada em laboratório;
• Bombas para injetar a argamassa sob pressão adequada;
• Sistemas de contenção para lama e resíduos;
• Equipamentos de teste e monitoramento (manômetros, ultrassons, painéis de controle);
• Equipamentos de proteção individual (EPIs) para todos os operários.

Boa máquina e argamassa bem dosada: a diferença entre o sucesso e o retrabalho.

Do ponto de vista logístico, as estacas do tipo raiz não pedem grandes canteiros ou transporte de peças volumosas. O planejamento, contudo, deve prever áreas para armazenamento de insumos, acesso para perfuratrizes e pontos de lavagem/control de resíduos para manter o ambiente limpo e organizado, como orientado em nosso artigo sobre canteiro de obras na CANTEIROTECH.

Referências cruzadas com tecnologias complementares

A evolução constante da engenharia engloba não só novos métodos construtivos, mas também tecnologias que melhoram o acompanhamento e execução das soluções antigas. O uso de BIM (Building Information Modeling), por exemplo, facilita o planejamento virtal da execução das estacas, antevendo interferências e otimizando etapas logísticas.

Outro aspecto é o uso do concreto usinado, abordado detalhadamente em nosso guia completo no portal. O fornecimento de argamassa pronta, controlada em laboratório, aumenta muito a regularidade da mistura durante a execução das estacas de raiz, diminuindo falhas comuns no trabalho manual e agilizando o cronograma de todas as equipes envolvidas.

Custos, desafios e mitos

O custo de uma fundação profunda com estaca do tipo raiz pode assustar num primeiro momento, especialmente se comparado a soluções superficiais. Mas é preciso avaliar o contexto: quantas obras foram economizadas ao evitar recalques, rachaduras ou reforços posteriores e caros?

• O preço pode ser maior por metro linear, devido à necessidade de equipamentos e materiais especializados;
• Economia indireta, ao evitar demolições, interdições e retrabalhos, tem grande peso;
• A durabilidade e a baixa necessidade de manutenção também contam a favor do investimento inicial.

Há, ainda, um mito recorrente: “estaca raiz não serve para grandes obras”. Longe disso. Sua aplicação está inclusive em edifícios altos, pontes e contenções de talude. A questão está no dimensionamento, adaptação do projeto e acompanhamento técnico. Nunca é demais lembrar: toda escolha técnica parte de um bom projeto de fundação, ajustado à realidade e aos dados obtidos em campo.

Não existe solução milagrosa. Existe escolha bem orientada.

Conclusão

Dominando o conceito, o processo de execução e as vantagens das estacas tipo raiz, a tomada de decisão sobre fundações profundas se torna mais segura e consciente. Mais do que uma solução “para quando nada mais resolve”, a estaca raiz representa um olhar inovador para o subsolo das cidades, respeitando limitações de espaço, cuidado com vizinhos, meio ambiente e, claro, a busca por durabilidade e segurança das estruturas.

O propósito da CANTEIROTECH é justamente compartilhar informações assim: para que engenheiros, estudantes e interessados estejam sempre a um passo à frente, aptos a inovar com responsabilidade, precisão e criatividade no cenário da engenharia civil brasileira.

Se deseja ampliar seus conhecimentos, acompanhar tendências, ou planejar sua próxima obra com o máximo de qualidade, explore nossos conteúdos, aprofunde as leituras e traga suas dúvidas para nossa equipe. O futuro começa embaixo do solo. Vamos juntos construir o conhecimento que sustenta o progresso.

Perguntas frequentes sobre estaca raiz

O que é estaca raiz?

Estaca raiz é um tipo de fundação profunda perfurada com pequena perfuratriz rotativa e preenchida com argamassa de cimento e armadura de aço. Seu uso é especial para situações onde o solo possui baixa capacidade de suporte, há presença de água, ou mesmo quando o espaço para execução é restrito, como em áreas urbanas densas e reformas estruturais. Ela permite transferir as cargas da estrutura para camadas profundas e estáveis do solo, com mínimo impacto ambiental e reduzida vibração.

Como funciona a execução da estaca raiz?

O processo começa com a perfuração controlada do solo até a profundidade calculada em projeto. Depois, posiciona-se a armadura de aço dentro do furo. Por fim, injeta-se argamassa sob pressão, preenchendo todo o espaço entre o solo e a armadura, de baixo para cima. O controle de cada etapa é rigoroso para garantir a integridade e a capacidade de suporte da estaca finalizada.

Quais as principais vantagens da estaca raiz?

As vantagens principais incluem a execução em espaços apertados, baixo nível de ruído e vibração, adaptação a diferentes tipos de solo (inclusive moles ou com obstáculos), redução de impacto ambiental, velocidade de execução e possibilidade de reforço de fundações existentes sem demolições expressivas. É muito empregada em obras urbanas e de infraestrutura que pedem precisão e mínimo transtorno.

Quando utilizar estaca raiz nas fundações?

Recomenda-se o uso da estaca raiz quando o solo não é firme o suficiente para suportar cargas diretamente, em casos de presença de água subterrânea, necessidade de reforço em fundação antiga, obras em ambientes com acesso restrito, proximidade de estruturas sensíveis a vibrações ou em grandes centros onde intervenções de baixo impacto são fundamentais.

Quanto custa uma fundação com estaca raiz?

O custo da fundação com estaca raiz varia bastante conforme o diâmetro, profundidade e quantidade de estacas, além das condições do solo e fácil acesso ao local. Em geral, o preço por metro é mais elevado do que o de fundações superficiais, pois envolve equipamentos especiais e argamassa de alta qualidade. No entanto, pode resultar em economia global com redução de obstáculos, minimização de retrabalhos e maior durabilidade da estrutura.
